Questão 771087

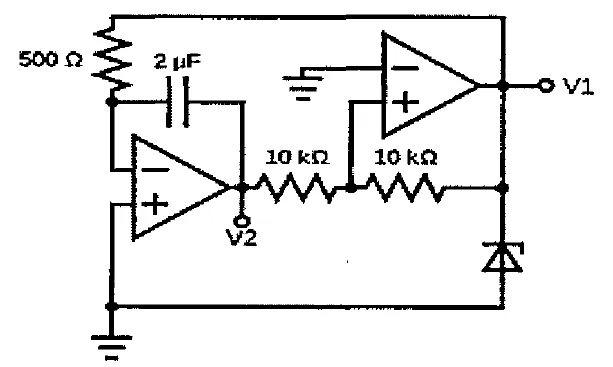

Analise o circuito a seguir, onde o diodo apresenta tensão de ruptura de Zener de 5 V e tensão de polarização direta de 0,7 V:

Assinale a opção que apresenta, respectivamente, as formas de onda e valores máximos dos sinais V1 e V2, considerando que as saídas dos amplificadores operacionais saturam em 18 V e -18 V.
