Questão
ID 771084Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

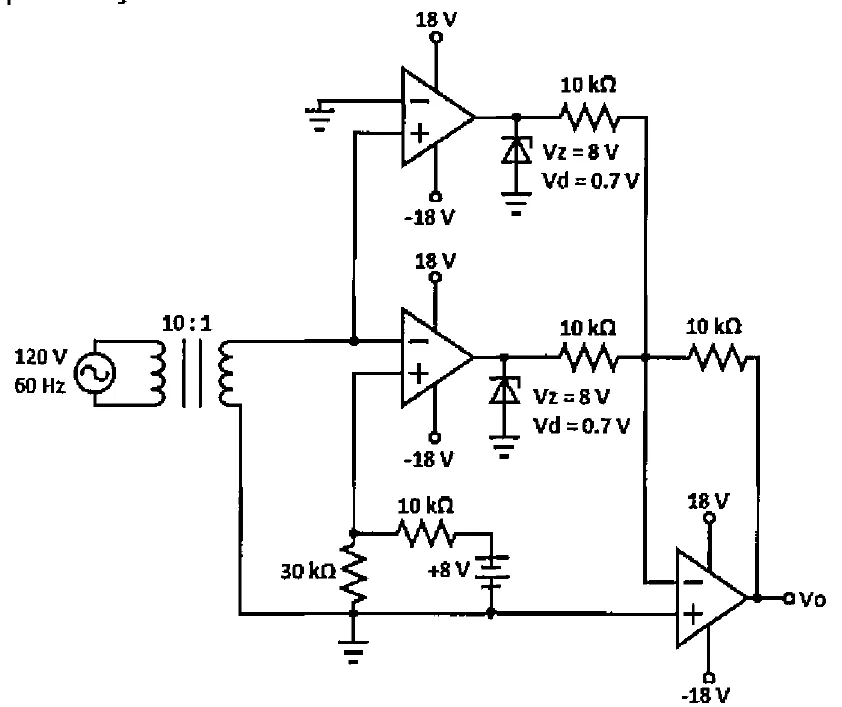

Analise o circuito a seguir, onde os diodos Zener apresentam tensão de ruptura de Zener Vz e tensão de polarização direta Vd:
Calcule os valores máximo, mínimo e médio, respectivamente, da tensão de saída Vo do circuito acima e assinale a opção correta.
