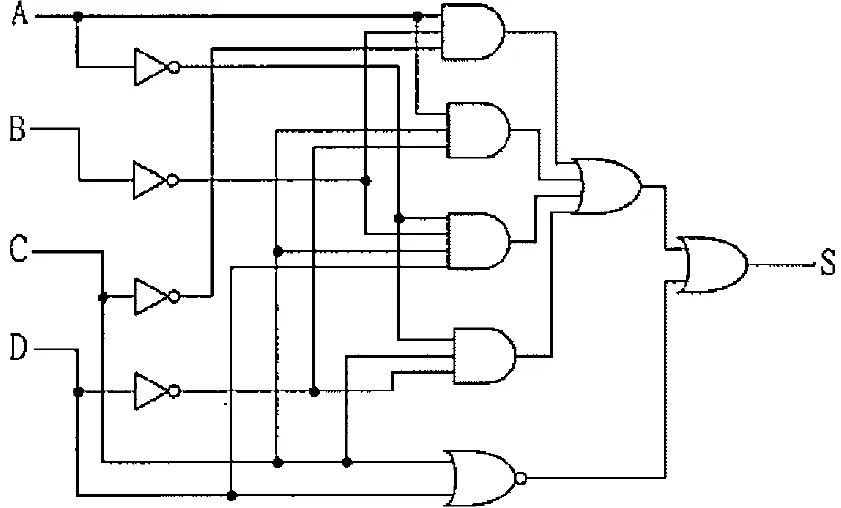

Observe o circuito abaixo:

Assinale a opção que apresenta a expressão lógica S do circuito acima.

Alternativa A:
\(S=\overline{C+D}\ +\overline{A}C\overline{D}+A\ \overline{B}\ \overline{C}+\overline{A}\ \overline{B}\ C\ D\ +A\ B\ C\)
Alternativa B:
\(S=\overline{D}+A\ \overline{B}\ \overline{C}\)
Alternativa C:
\(S=\overline{A}\ \overline{B}\ C\ D+\overline{A}\ C\ \overline{D}+A\ \overline{B}\ \overline{C}\)
Alternativa D:
\(S=\overline{C+D}+\overline{A}\ \overline{B}\ C\ D+\overline{A}\ C\ \overline{D}+A\ C\ \overline{D}\)
Alternativa E:
\(S=\overline{D}+A\ \overline{B}\ \overline{C}+\overline{A}\ \overline{B}\ C\)
