Questão 769848

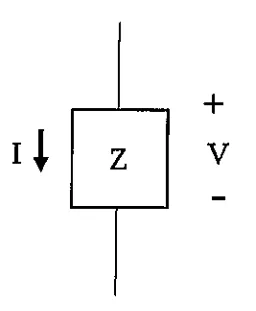

Considere a impedência Z apresentada abaixo, em que é aplicada uma tensão senoidal V com frequência f e analise as afirmativas a seguir:

V_rms=20V

θ_v=60°

Z=10Ω

θ_Z=30°

Z = \(\left | Z \right |\) \(\angle \theta _Z\)

V=V_rms \(\angle \theta _V\)

I=I_rms \(\angle \theta _I\)

I- A potência reativa é 20 e sua unidade é W (Watt).

II- A frequência da potência instantânea na carga é a mesma da frequência da tensão, pois trata-se de um sistema linear.

III- O fator de potência é adiantado, tratando-se de uma carga capacitiva.

IV- A fase da potência complexa na carga é igual à fase da impedência da carga.

V- Considerando que X é a reatância, Q é a potência reativa, fp é o fator de potência e θ_z é a fase da impedância do componente, verifica-se que \(\frac{\sqrt{QX}}{fp.C_{rms}}=tg\left(θz\right)\)

Assinale a opção correta.
