Questão
ID 769826Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

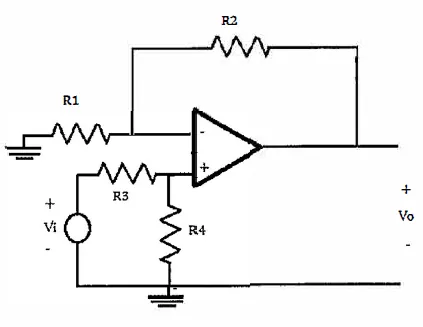

Considere o circuito representado pela figura abaixo, implementado com um Amplificador Operacional, e assinale a opção que apresenta o valor de Vo para:
V1 = 3 V
R1 = 5Ω
R2 = 10Ω
R3 = 2Ω
R4 = 4Ω
