Questão
ID 769799Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

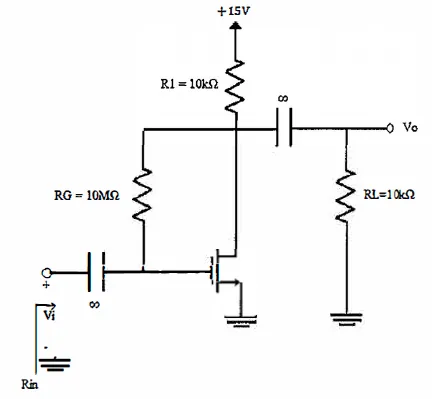

A Figura abaixo demonstra um amplificador com MOSFET tipo enriquecimento.
Supondo que os capacitares de acoplamento apresentados na figura sejam de valores suficientemente altos para funcionar como curto-circuito, determine os valores do ganho de tensão para pequenos sinais, bem como sua resistência de entrada, e assinale a opção correta que apresenta respectivamente esses valores.
Dados:
Vt = 1,5V
k'n (W/L) = 0,25mA/V2
VA = 50V
