Questão
ID 769798Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

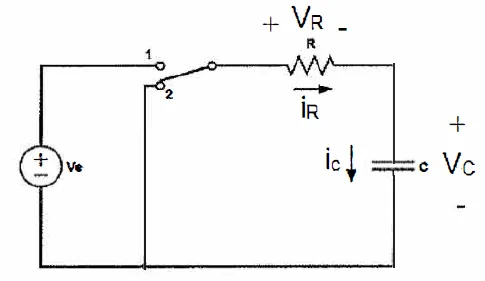

No circuito abaixo, a chave ficou na posição 1 por um longo período. Considerando que no instante t=O, a chave tenha ido para a posição 2, analise as afirmativas.
I- A tensão e a corrente no capacitar, antes da chave ir para a posição 2 (Vc(0-) e Ic(0-)), são, respectivamente, Ve e -Ve/R.
II- A corrente no capacitar, após a chave ir para a posição 2, é descrita pela equação ic(t) = \(\frac{-Ve}{R}\) e \(\frac{-t}{RC}\) , t>0.
III- A tensão no capacitar, após a chave ir para a posição 2, é descrita pela equação Vc(t) = -Ve \(\left(1\ -\ e\ \frac{-t}{RC}\right)\) , t>0.
IV- Após a chave ir para a posição 2, limt→∞ Vc(t)=0.
Assinale a opção correta.
