Questão
ID 769362Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

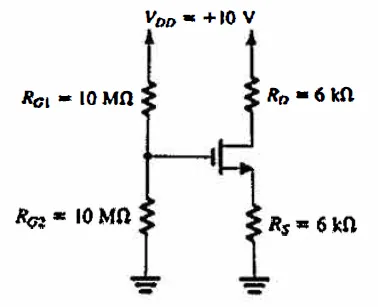

Analise o circuito a seguir.
Determine qual é a corrente ID para o transistor MOSFET NMOS polarizado na região de saturação do circuito acima.
Dados:
Suponha Vt= 1 V e Kn (W/L) = 1 mA/V2.
Despreze o efeito da modulação do comprimento do canal
\(\left(λ=0\right);\\) e \(I_D=\frac{1}{2}K'n\left(\frac{W}{L}\right)\left(V_{GS}-V_t\right)^2\)
