Questão
ID 769357Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

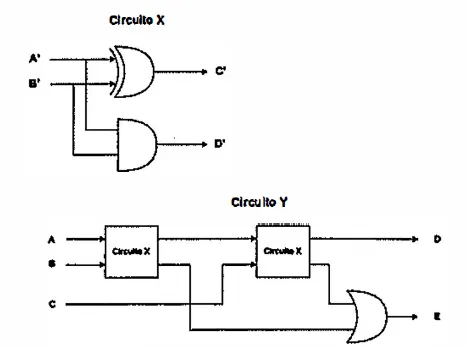

Analise as figuras a seguir.
Tabela Verdade do Circuito Y
A | B | C | D | E |
0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 | 0 |
0 | 1 | 0 | 1 | 0 |
0 | 1 | 1 | 0 | 1 |
1 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 0 | 1 |
1 | 1 | 0 | 0 | 1 |
1 | 1 | 1 | 1 | 1 |
Considerando a tabela verdade e os diagramas apresentados acima, identifique a função que executa o circuito Y, sabendo que esse é composto por dois blocos do circuito X, e assinale a opção correta.
