Analise a figura a seguir. O núcleo ferromagnético representado na figura acima é formado por um único material e possui as seguintes características: - Comprimento médio do material L metros; - Permeabilidade μ = 10μ 0 ; - μ 0 permeabilidade do vácuo; - Área da seção transversal \(\frac{1}{20}Lm^2\) ; - Corrente i igual a 1 A; e - Fluxo magnético Φ = 500μ 0 Wb . Com base nessas informações, determine quantas espiras envolvem o núcleo ferromagnético.

Questão 769339

Engenharia Elétrica e Engenharia Eletrônica · 2022

ID 769339

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Equivalentes e Circuitos Magnéticos

Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

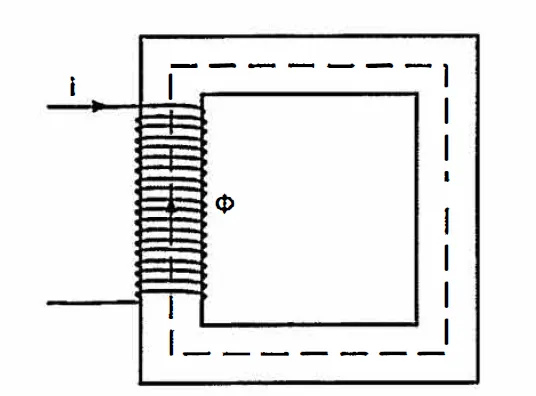

Analise a figura a seguir.

O núcleo ferromagnético representado na figura acima é formado por um único material e possui as seguintes características:

- Comprimento médio do material L metros;

- Permeabilidade μ = 10μ₀;

- μ₀ permeabilidade do vácuo;

- Área da seção transversal \(\frac{1}{20}Lm^2\) ;

- Corrente i igual a 1 A; e

- Fluxo magnético Φ = 500μ₀ Wb .

Com base nessas informações, determine quantas espiras envolvem o núcleo ferromagnético.
