Questão 769337

Analise as figuras a seguir.

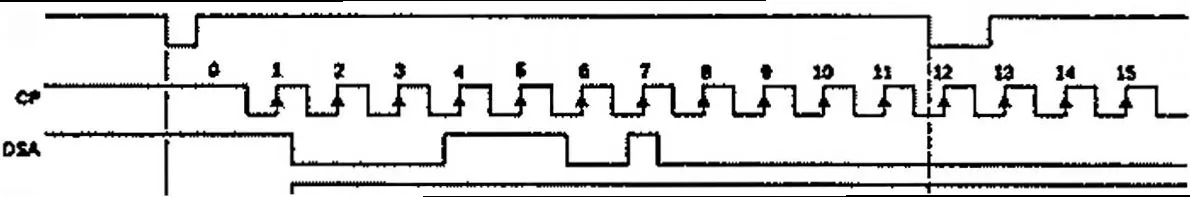

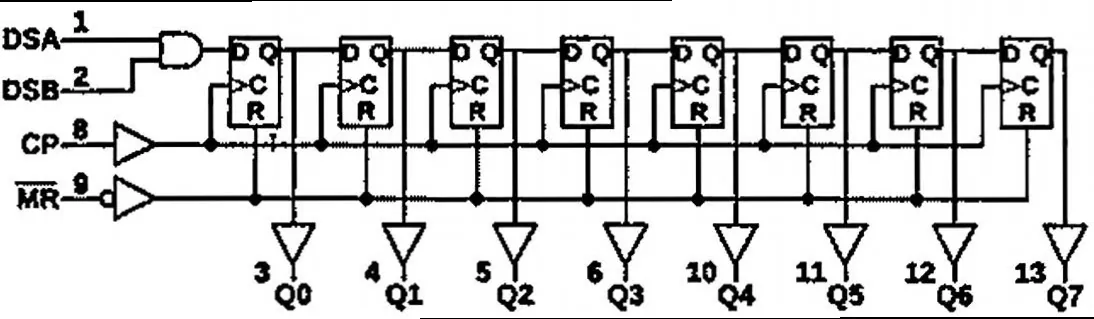

O CI 74HC164 é um registrador de deslocamento de 8 bits composto por flip-flops D, acionado por até duas entradas (DSA e DSB), gatilhado pela borda positiva do clock e cujo diagrama lógico está representado na figura acima. Considere a forma de onda dos sinais \(\overline{\underline{MR}}\) , CP (clock), DAS, DSB e identifique o tipo de registrador e o valor retido em Q₀Q₁Q₂Q₃Q₄Q₅Q₆Q₇ após 7 ciclos de clock e assinale a opção correta.

Dado: Suponha condições iniciais nulas.
