Questão 769333

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 769333

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

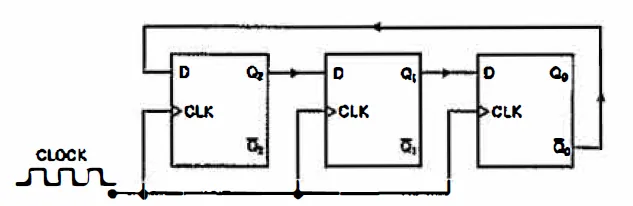

Analise a figura a seguir.

Considere condições iniciais nulas para o diagrama acima e assinale a opção correta.

Alternativa A:
Trata-se de um contador assíncrono de 3 bits cujo estado mantém-se em 000 após 6 pulsos de clock.
Alternativa B:
Trata-se de um contador Johnson MOD-6 cujo estado é 000 após 6 pulsos do clock.
Alternativa C:
Trata-se de um contador Johnson MOD-3 cujo estado é 000 após 6 pulsos do clock.
Alternativa D:
Trata-se de um registrador de deslocamento serial de 3 bits cujo estado é 101 após 3 pulsos de clock.
Alternativa E:
Trata-se de um contador universal de 3 bits cujo estado é 011 após 3 pulsos de clock.
