Questão
ID 769332Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Diagramas de Blocos e de Bode
Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

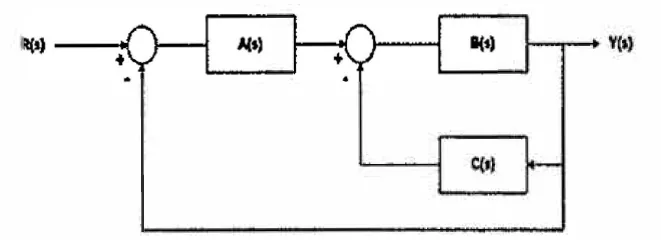

Analise a figura a seguir.
Considere o diagrama de blocos acima e as respectivas funções de transferências A(s), B(s) e C(s), calcule a função de transferência de malha fechada e assinale a opção correta.
Dados:
\(A\left(s\right)=K_1\)
\(B\left(s\right)=\frac{1}{s\left(s+1\right)}\)
\(C\left(s\right)=K_2s\)
