Questão
ID 768860Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

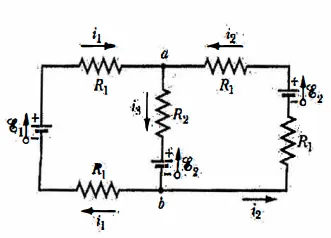

Observe a figura abaixo.
-
-
A figura acima mostra um circuito cujos elementos têm os seguintes valores:
ε 1 = 3,0 V, ε 2 = 6,0 V, R1 = 2,0Ω e R e R2 = 4,0Ω. Sendo as três fontes ideais, determine o valor absoluto das correntes i. Sendo as três fontes ideais, determine o valor absoluto das correntes i1 , i2 e i3 em ampères, respectivamente, e assinale a opção correta.
