Observe o circuito abaixo Calcule a tensão de polarização Vos do circuito e assinale a opção correta. Dados: R 1 = 10 kΩ; R 2 = 5 kΩ; R D = 1 kΩ; R s = 4 kΩ; V DD = 15V; e \(I_D\ =\ I_{DSS}\left(1-\frac{V_{GS}}{V_P}\right)^2\)

Questão 768825

Engenharia Mecatrônica · 2022

ID 768825

Disciplina: Engenharia Mecatrônica

Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo

Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

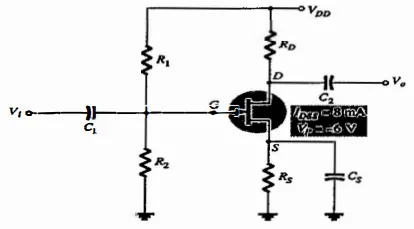

Observe o circuito abaixo

Calcule a tensão de polarização Vos do circuito e assinale a opção correta.

Dados: R₁ = 10 kΩ; R₂ = 5 kΩ; R_D= 1 kΩ; R_s = 4 kΩ; V_DD = 15V; e

\(I_D\ =\ I_{DSS}\left(1-\frac{V_{GS}}{V_P}\right)^2\)
