Questão
ID 768785Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

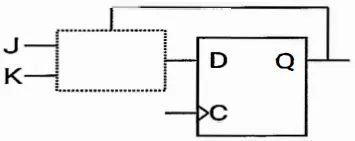

Observe o circuito lógico abaixo.
Assinale a opção que apresenta a saída de um circuito lógico que, inserido no quadrado pontilhado da figura acima, tendo os sinais J, K e Q como entrada e com sua saída conectada na entrada do flip-flop tipo D, permita construir um flip-flop tipo JK.
