Questão 767638

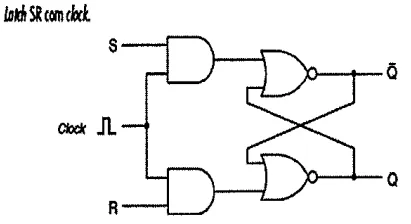

com o clock em 0, ambas as portas and geram saída 1, independentemente de ser S e R, e o latch não muda de estado.

quando o clock é 1, o efeito das portas and desaparece e o latch se torna sensível a S e R.

conforme seu nome, o sinal do clock precisa ser gerado por um clock.

os termos enable e strobe também são muito usados para indicar que a entrada do clock é 0.

quando a entrada do clock é 1, o circuito é sensível ao estado de S, mas não de R.
