Questão 766791

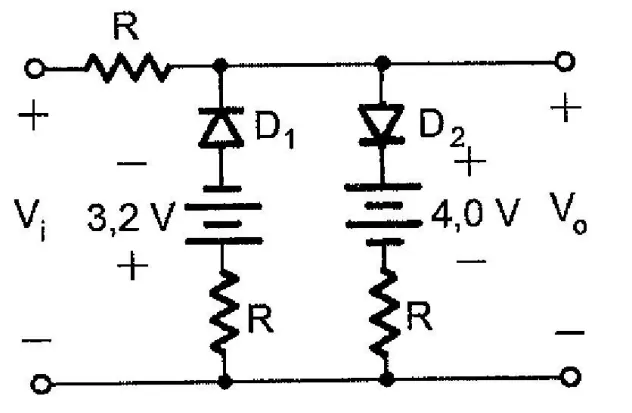

Examine o circuito abaixo.

Considere o circuito limitador acima, em que os diodos D1 e D2, em condução, possuem queda de tensão constante de 0,7 V e 0,8 V, respectivamente. Para uma tensão de entrada \(v_i(t)=5,5.sen(ω.t),\) assinale a opção que apresenta o período de tempo, em porcentagem, em que 0 sinal não é limitado pelo circuito.

Dados:

sen(45º) ≅ 0,71, e

sen(60º) ≅ 0,87.
