Questão
ID 761865Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2017 Banca: EEAR - Escola de Especialistas de Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

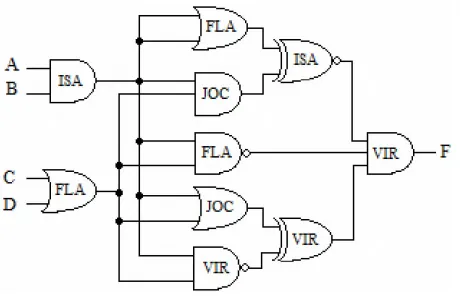

O circuito abaixo é composto por portas lógicas da mesma família, porém de quatro séries diferentes: FLA, ISA, VIR e JOC. Cada uma das séries apresenta os mesmos tipos de portas. Analise as informações e assinale a alternativa correta.
Especificações Técnicas de Portas Lógicas | ||||
Parâmetro | Séries | |||
FLA | ISA | VIR | JOC | |
Consumo Pot. (mW) | 3,3 | 1,2 | 8,1 | 4,2 |
Atraso Propagação ns) | 6 | 5 | 9 | 7 |
Fan-out | 6 | 4 | 20 | 9 |
Temperatura Max. °C) | 64 | 55 | 76 | 80 |
