Questão
ID 761838Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2017 Banca: EEAR - Escola de Especialistas de Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

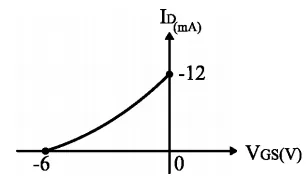

Um equipamento transmissor utilizado no Sistema de Vigilância da Amazônia possui um circuito composto por um transistor de efeito de campo que apresenta a curva de transcondutância mostrada na figura abaixo. Diante das informações na curva, calcule a corrente de dreno do circuito supracitado, considerando a tensão entre porta e fonte igual a -3V.
