Questão
ID 760868Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

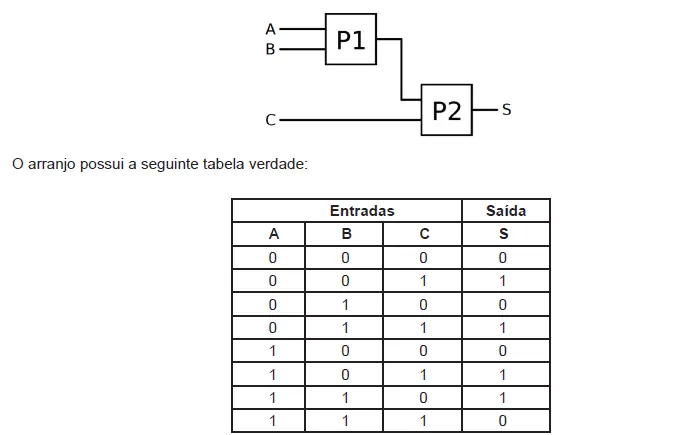

Considere o circuito representado na figura abaixo, composto de duas portas lógicas, P1 e P2, cada uma com duas entradas.
As seguintes portas lógicas, quando posicionadas respectivamente em P1 e P2, atendem à tabela verdade proposta da seguinte forma:
