Questão 754978

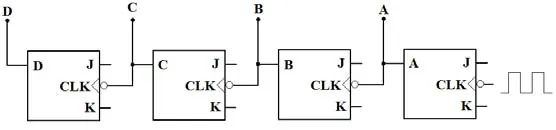

Em relação ao circuito contador binário representado na figura abaixo, marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) É um contador assíncrono de 4 bits desde que todas as entradas J e K estejam em nível lógico 1.

( ) A saída D é o bit mais significativo cuja frequência de alternância entre 0 e 1 é o dobro da frequência do clock aplicado ao circuito.

( ) É um contador síncrono visto que as saídas de cada Flip Flop acionam a entrada de clock do Flip Flop adjacente.

( ) Sendo um contador assíncrono, tem como desvantagem que as saídas de cada Flip Flop não alteram seu estado lógico no mesmo instante da transição do clock, sendo que o atraso de resposta é maior para o bit mais significativo.
