Questão
ID 752928Disciplina: Engenharia Mecatrônica
Assunto: Diagramas de Esforços
Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

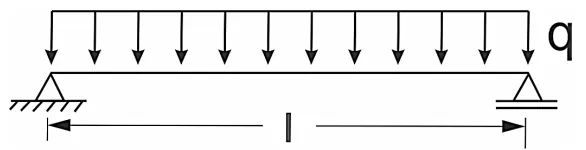

Seja o modelo estrutural de uma viga biapoiada de tamanho “l”, e com uma força vertical uniformemente distribuída atuando ao longo de toda a sua extensão, conforme figura abaixo.
Fonte: Banca examinadora (2023).

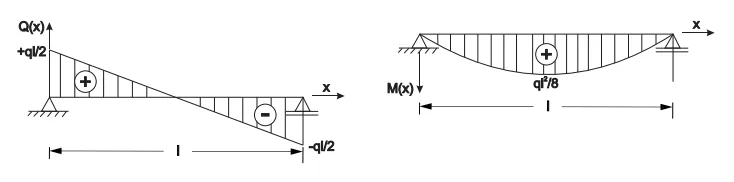

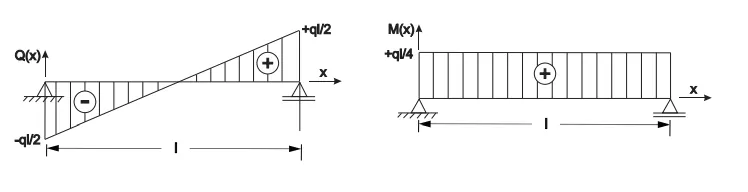

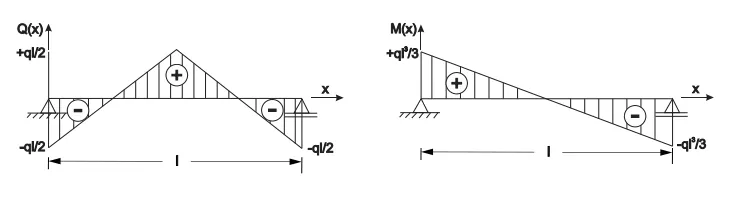

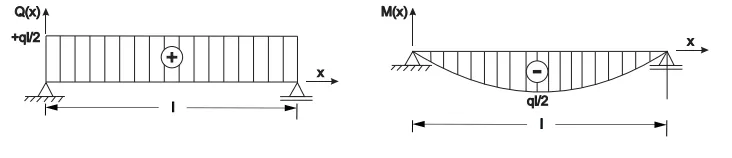

Os diagramas de esforços cortantes e de momentos fletores dessa viga, são, respectivamente:
