Questão
ID 752912Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos
Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

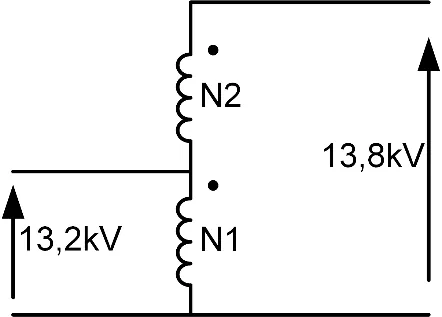

Em diversas situações, na operação de redes de distribuição, é necessário alterar o nível de tensão em poucas unidades, por exemplo, pode ser necessário aumentar a tensão de 13,2kV para 13,8kV. Este pequeno aumento torna-se muito dispendioso, quando do uso de transformadores convencionais de dois enrolamentos. Para estas aplicações faz-se uso de um transformador especial, denominado autotransformador. Considere um autotransformador, cujo diagrama, é apresentado na figura abaixo.
Fonte: Banca Examinadora, 2023.
Sabendo que existem 132 espiras no enrolamento primário do transformador (N1 = 132 espiras) e que a relação de transformação do autotransformador é de 13,2kV/13,8kV, é correto afirmar que o número de espiras no enrolamento N2 é
