Questão
ID 752899Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

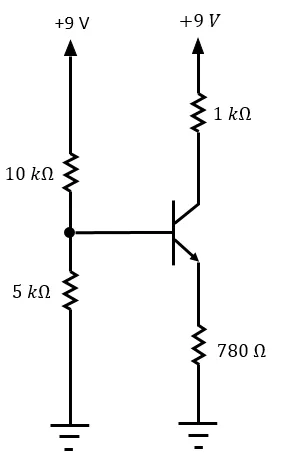

Um transistor TBJ NPN, que possui ganho de corrente β = 100 e queda de tensão Vbe = 0,7 V quando a base e emissor estiverem diretamente polarizados, é utilizado em um circuito eletrônico conforme representado na figura abaixo.
Fonte: Banca Examinadora, 2023.
Marque a opção que apresenta o valor arredondado da diferença de potencial entre o coletor e emissor em Volts (V).
