Questão
ID 752787Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

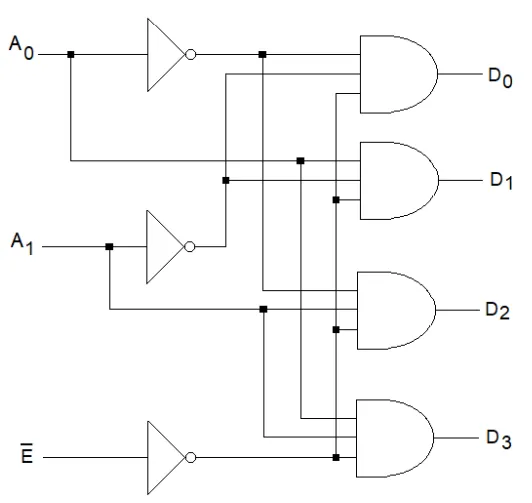

O diagrama ilustrado na figura abaixo representa um demultiplexador de duas para quatro linhas, ou duas entradas para quatro saídas.
Fonte: Banca Examinadora, 2023.
Considerando as informações e figura acima, quando as saídas forem D0 = 0, D1= 1, D2 = 0 e D3 = 0, as entradas \(\bar E\) , A0, e A1 serão, respectivamente
