Questão
ID 752786Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

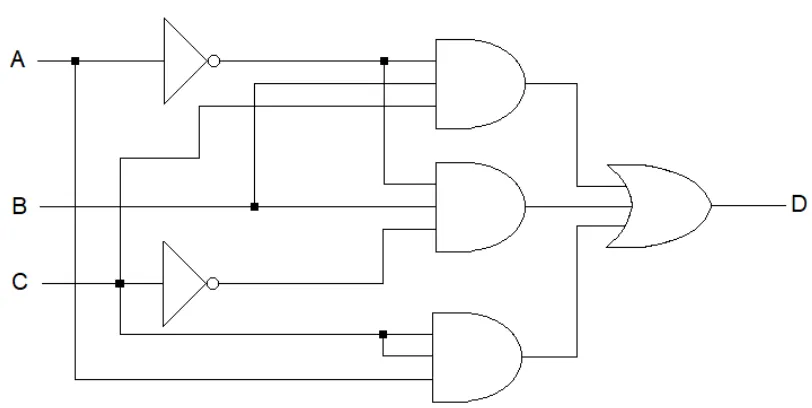

O diagrama mostrado na figura abaixo representa parte de um sistema digital implementando uma função booleana com portas lógicas.
Fonte: Banca Examinadora, 2023.
Considerando as informações e o diagrama da figura acima, qual é a expressão para a saída D?
