Questão
ID 752346Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2025 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

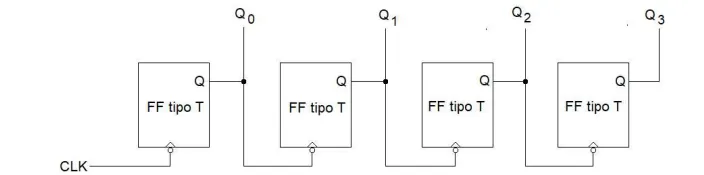

O esquema abaixo mostra a arquitetura de um contador de 4 bits.
Fonte: Banca Examinadora, 2026.
Após o décimo primeiro pulso de clock, o código digital presente nas saídas Q0 até Q4será
