Questão
ID 751740Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2025 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

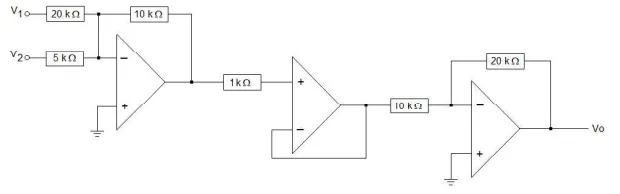

O esquema elétrico mostra parte de um computador analógico processando os sinais de entrada V1 = - 2V e V2 = 1V.
Fonte: Banca Examinadora, 2026.
Considerando componentes ideais, o sinal de saída Vo é
