Questão
ID 750184Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

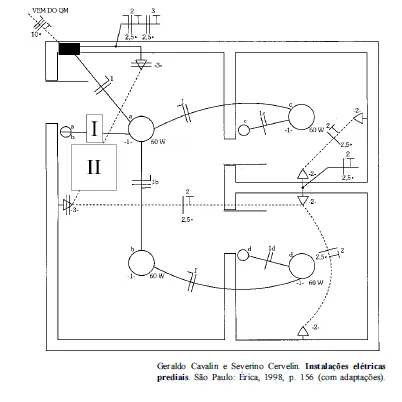

A figura acima representa a planta baixa de um apartamento com sua respectiva instalação elétrica, desenhada segundo a ABNT. Nela, algumas partes da instalação corretamente projetadas foram encobertas com os retângulos numerados I e II. Com relação a essa instalação, julgue os seguintes itens.
O retângulo I encobre a indicação de um condutor-fase e dois condutores de retorno, todos pertencentes ao circuito 1.
