Questão
ID 750183Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

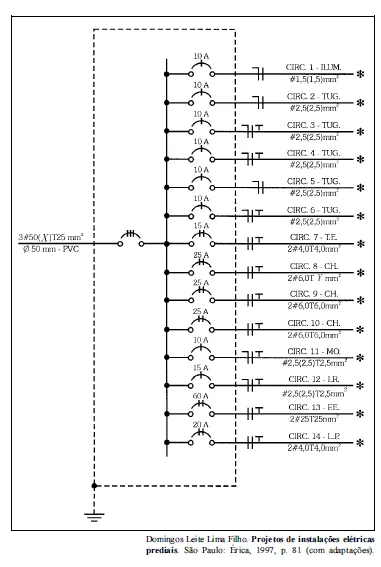

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.
Para que o diagrama tenha total coerência com relação ao dimensionamento dos condutores, o símbolo X, no alimentador do quadro, deveria ser substituído por 25, assim como o símbolo Y, no circuito 8, deveria ser substituído por 6,0.
