Questão
ID 749437Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

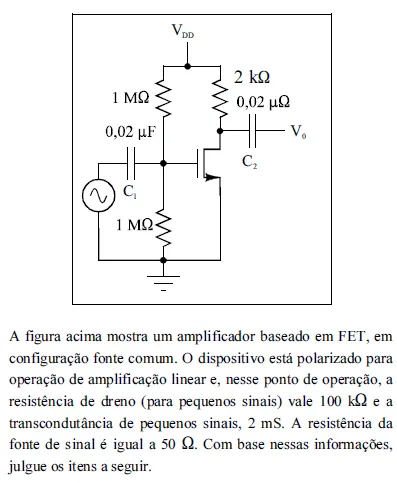

A resposta em alta freqüência é limitada pelas capacitâncias internas aos transistores. Em particular, na configuração mostrada, a capacitância entre porta e dreno terá papel preponderante, pelo chamado efeito Miller, que faz com que o efeito dessa capacitância seja ampliado pelo ganho de tensão do estágio.
