Questão
ID 749419Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

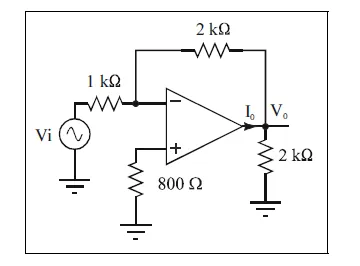

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.
Supondo operação em baixa freqüência e na região de comportamento linear do amplificador operacional, o sinal de saída tem aproximadamente o dobro de amplitude do sinal de entrada, e apresenta defasagem de 180º em relação a este.
