Questão
ID 747433Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Instalações Industriais e Instalações para Motores (Força Motriz)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

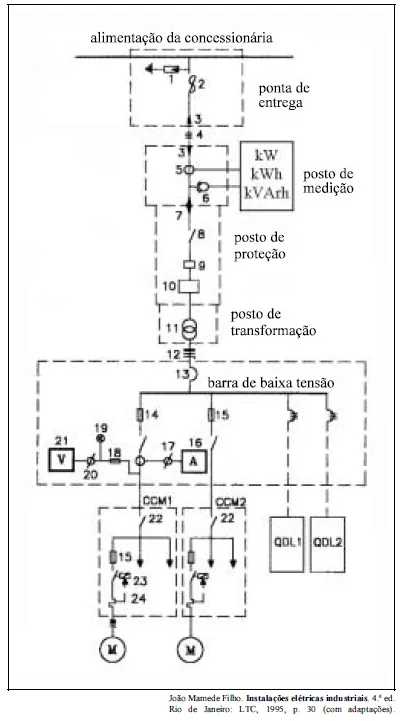

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.
É correto concluir que os quadros QDL1 e QDL2 são alimentados em 380 V e que o CCM2 alimenta um motor trifásico.
