Questão
ID 747430Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

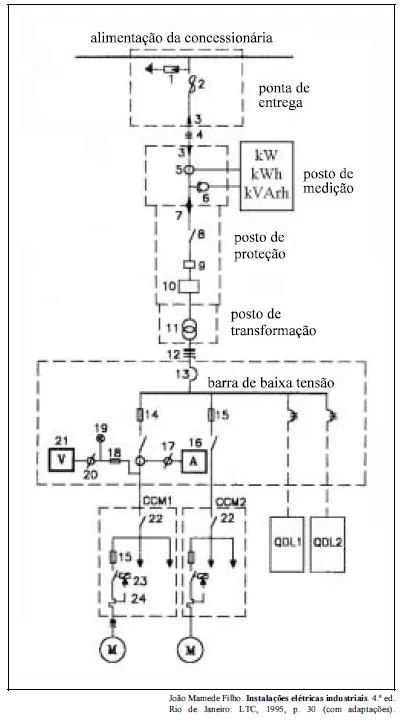

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.
O esquema não pode ser considerado um diagrama unifilar, pois apresenta informações muito específicas, como a existência de transformadores para instrumentos, relés térmicos e instrumentos de medição.
