Questão
ID 738383Disciplina: Engenharia Mecatrônica
Assuntos: Tração, Compressão e Torção em Limites Elásticos
Ano: 2013 Banca: FUNRIO - Fundação de Apoio a Pesquisa, Ensino e Assistência Órgão: Instituto Nacional do Seguro Social

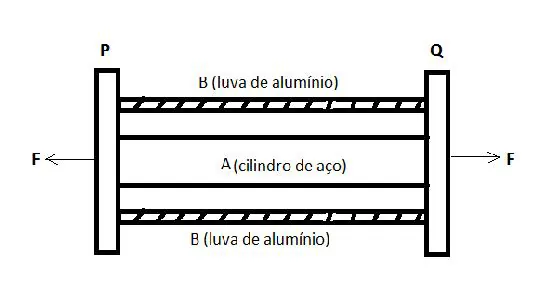

A figura abaixo representa um sistema composto por um cilindro de aço A e por uma luva de alumínio B, fixados às placas rígidas P e Q. O cilindro possui diâmetro igual a 8 cm, enquanto a luva possui diâmetro externo igual a 16 cm e diâmetro interno igual a 12 cm. O cilindro e a luva possuem mesmo comprimento igual a 100 cm. Uma força axial F de 180 kN é aplicada às placas rígidas, conforme exposto na figura. Determine a deformação do sistema.
Considere o módulo de elasticidade do aço EA igual 20 x 104 MPa, o módulo de elasticidade do alumínio EB igual a 10 x 104 MPa e igual a 3.
