Questão
ID 727091Disciplina: Engenharia Mecatrônica
Assuntos: Motores e Ciclos Padrões de Ar: Rankine, Brayton, Diesel, Otto
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional da Propriedade Industrial

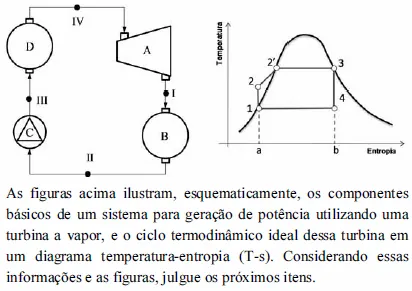

O ciclo representado é denominado ciclo de Rankine e envolve processos ideais. O processo 1-2-2', no diagrama T-s, representa o aumento de temperatura devido ao aquecimento do fluido na caldeira. Esse processo de aquecimento na caldeira corresponde à mudança de estado entre os pontos I e II do esquema, em que o componente B representa a caldeira. O ciclo opera com rejeição de calor que ocorre no componente D, que representa o condensador.
