Questão
ID 727026Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional da Propriedade Industrial

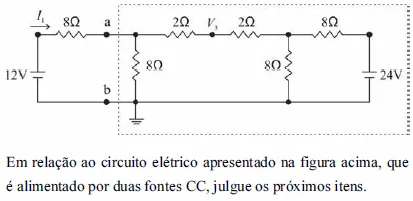

A tensão nodal V3 pode ser calculada corretamente como a soma de uma tensão de 6 V e outra de 3 V, totalizando 9 V. A contribuição de 6 V é uma parcela devida à fonte de 24 V, enquanto a parcela de 3 V é proporcionada pela fonte de 12 V.
