Questão
ID 725777Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fluxo de Potência e Estabilidade e Regulação dos Sistemas Elétricos
Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Instituto Nacional da Propriedade Industrial

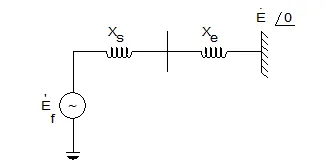

O gerador indicado na figura a seguir tem reatância síncrona igual a 1,3 pu na base 100 MVA. A reatância equivalente do sistema elétrico Xe = 0,2 pu, também na base 100 MVA. A tensão na barra infinita vale = 1.0 pu. O gerador está operando em seu limite de estabilidade fornecendo uma potência máxima de saída de 120 MW.
O valor da tensão de excitação atrás da reatância síncrona é:
