Questão 725760

Engenharia Elétrica e Engenharia Eletrônica · 2002

Questão

ID 725760

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Modulação de Pulsos e Modulação em Frequência e em Ângulo

Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Instituto Nacional da Propriedade Industrial

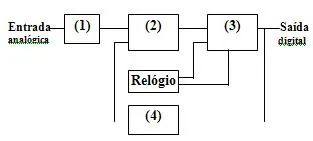

A Modulação por Codificação de Pulsos, conhecida com Modulação Delta, é usada, em alguns sistemas, no lugar do PCM convencional, por ser muito mais simples. O diagrama em blocos abaixo esquematiza o funcionamento de um modulador Delta, com uma entrada analógica e saída digital. Nele, os blocos estão numerados por (1), (2), (3) e (4).

A seqüência de respostas integralmente certa é:

Alternativa A:
1- filtro passa-baixa; 2 - flip/flop tipo "J-K"; 3 – comparador diferencial; 4 – integrador.
Alternativa B:
1 – limitador ; 2 – comparador diferencial; 3 – multiplicador de quatro quadrantes; 4 – integrador de pulsos.
Alternativa C:
1 – filtro passa-alta; 2 – somador; 3 – multiplexador; 4 – diferenciador.
Alternativa D:
1- filtro passa-baixa; 2 - comparador diferencial; 3 – flip/flop tipo "D"; 4 – integrador.
Alternativa E:
1- filtro passa-alta; 2 – somador; 3 – multiplicador de quatro quadrantes; 4 – limitador de amplitude.
