Questão 713482

Engenharia Elétrica e Engenharia Eletrônica · 2010

Questão

ID 713482

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Instituto Brasileiro de Geografia e Estatística

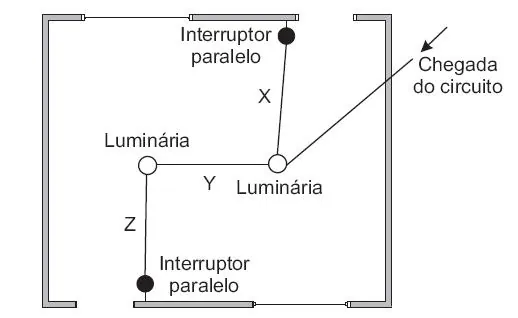

A planta baixa acima mostra o projeto elétrico no cômodo de uma casa. Em uma das luminárias, chega um circuito monofásico, composto de fase, neutro e terra, vindo de um outro ponto da casa. Para que as duas luminárias sejam comandadas simultaneamente por meio dos dois interruptores paralelos (Three-Way), conforme apresentados na planta, é necessário que nos trechos X, Y e Z da linha passem os seguintes condutores:

Alternativa A:
X – fase, neutro

Y – fase, neutro e terra

Z – fase, retorno
Alternativa B:
X – fase, retorno e retorno

Y – fase, neutro e terra

Z – fase, retorno e retorno
Alternativa C:
X – fase, retorno e retorno

Y – fase, neutro, retorno e terra

Z – fase, retorno
Alternativa D:
X – fase, retorno e retorno

Y – neutro, terra, retorno, retorno e retorno

Z – retorno, retorno e retorno
Alternativa E:
X – fase, retorno e retorno

Y – neutro, terra, retorno e retorno

Z – neutro, retorno e retorno
