Questão 713458

Engenharia Elétrica e Engenharia Eletrônica · 2010

Questão

ID 713458

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Instituto Brasileiro de Geografia e Estatística

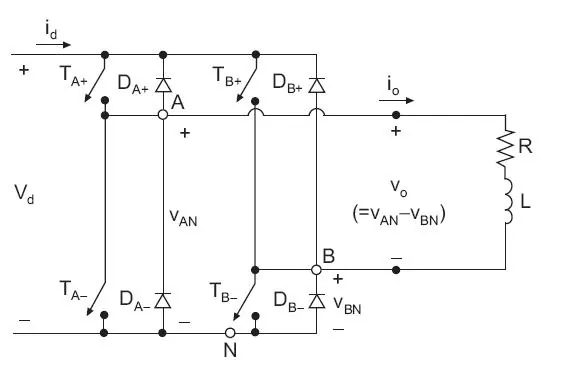

Considere um conversor em ponte ideal, conforme a figura acima. É correto afirmar que

Alternativa A:
o conversor apresenta fluxo de potência unidirecional.
Alternativa B:
caso o esquema de chaveamento seja PWM bipolar, são necessárias duas tensões de controle em que cada perna do conversor é acionada de forma independente.
Alternativa C:
caso o esquema de chaveamento seja PWM unipolar, a cada comutação das chaves, a tensão de saída alterna entre os valores Vd e 0 ou entre −Vd e 0, dependendo do valor da única tensão de controle.
Alternativa D:
caso o esquema de chaveamento seja o PWM bipolar, a relação entre a tensão de saída e a tensão de controle é linear.
Alternativa E:
se a carga alimentada pelo conversor for puramente indutiva, os diodos em paralelo podem ser removidos do circuito.
