Questão 712375

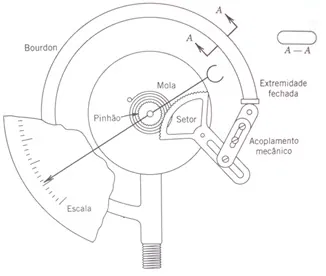

A seção A-A do sistema de medição se refere a uma lâmina bimetálica que se deforma mecanicamente em função da variação térmica, fazendo com que o acoplamento mecânico altere a posição do ponteiro.

O transdutor de Bourdon é um tubo de metal curvo, fechado em uma de suas extremidades, que se deforma mecanicamente sob diferença de pressão interna e externa.

Quando a pressão externa do Bourdon supera a pressão interna, este se deforma mecanicamente, aumentando o raio de curvatura e fazendo com que o acoplamento mecânico gire o setor no sentido anti-horário e gire o pinhão e o ponteiro no sentido horário. A medida é realizada pela posição do ponteiro na escala graduada.

O manômetro de Bourdon apresenta grande precisão, mas, devido ao alto custo, é pouco utilizado na indústria.
