Questão 712318

Engenharia Mecatrônica · 2018

Questão

ID 712318

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

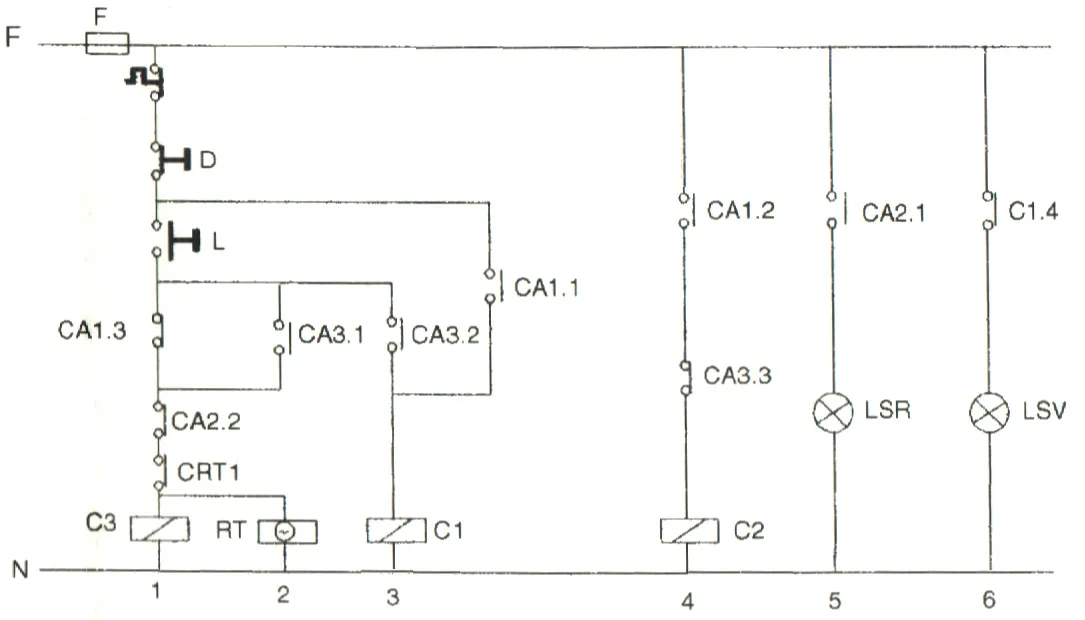

Analise a seguir o diagrama de comando de uma chave estrela-triângulo.

Com relação a esse diagrama, é correto afirmar:

Alternativa A:
A sinalização de energização do circuito de comando é feita por LSR passando para LSV quando o motor atinge a velocidade de regime.
Alternativa B:
Acionando a botoeira L, ativa-se o contator C3, que energiza o motor na configuração triângulo por um tempo definido por C1.
Alternativa C:
Decorrido o tempo programado no relé de tempo RT, este abre o contato CRT1, gerando ações para a mudança para ligação triângulo.
Alternativa D:
O contato auxiliar CA2.1 constitui o selo do contator C3 durante o funcionamento do motor na ligação estrela.
