Questão
ID 712310Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

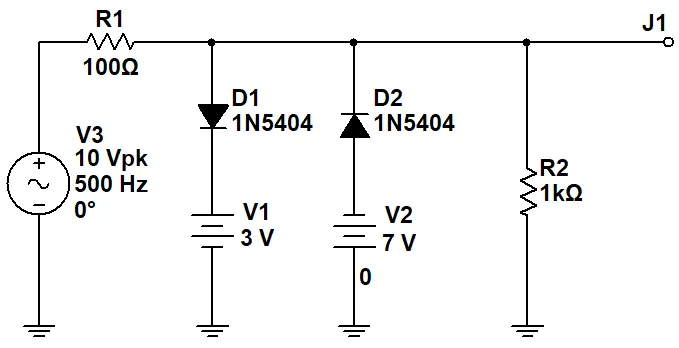

Analise o circuito a seguir, considerando que V \(\gamma\) = 0,7 V.

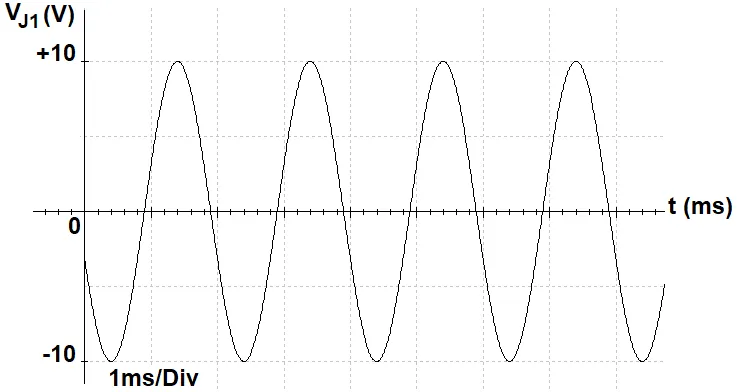

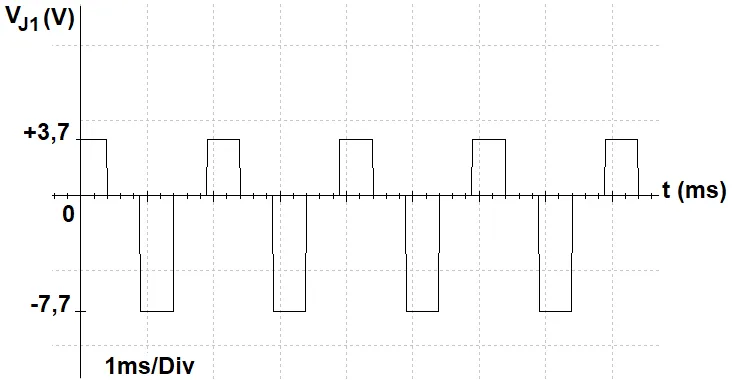

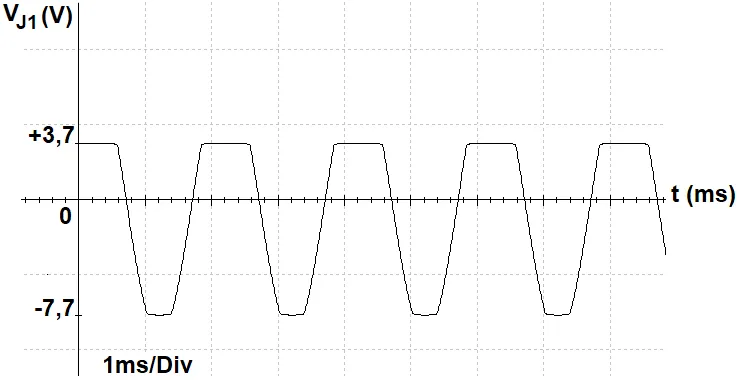

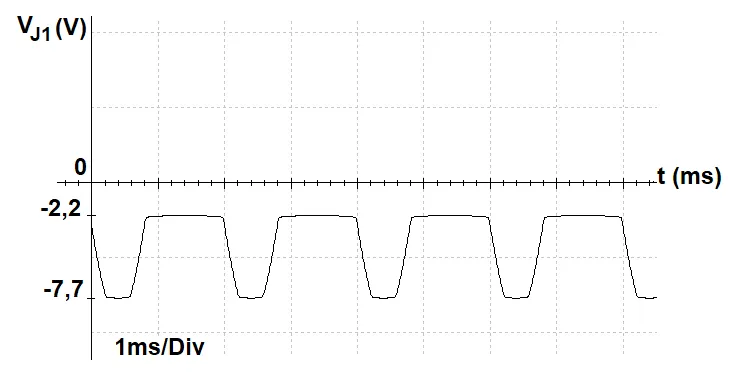

Após análise, selecione a forma de onda no ponto J1.
