Questão 712305

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 712305

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

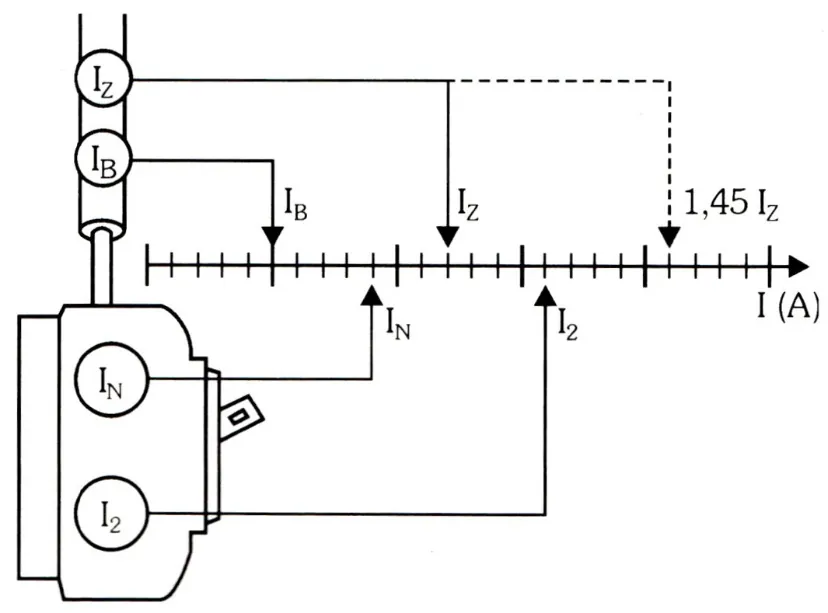

Analise a figura, a seguir, que apresenta as condições de atuação de um disjuntor contra sobrecarga, segundo norma ABNT NBR 5410.

I_Z. Capacidade de condução de corrente dos condutores.

I_B. Corrente de projeto.

I_N. Corrente nominal do dispositivo de proteção.

I₂. Corrente convencional de atuação para disjuntores.

Após análise, é correto afirmar:

Alternativa A:
A capacidade de condução de corrente dos condutores deve ser 30% menor do que a corrente de projeto, para a condição de sobrecarga.
Alternativa B:
A corrente nominal do dispositivo de proteção deve ser inferior à corrente de projeto, garantindo uma atuação rápida na condição de sobrecarga.
Alternativa C:
Quando o circuito for sobrecarregado em 20%, o dispositivo de proteção deve atuar em meia hora, ou em uma, para dispositivos menores.
Alternativa D:
Quando o circuito for sobrecarregado em 45%, o dispositivo de proteção deve atuar em uma hora, ou em duas para dispositivos maiores.
