Questão 712277

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 712277

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

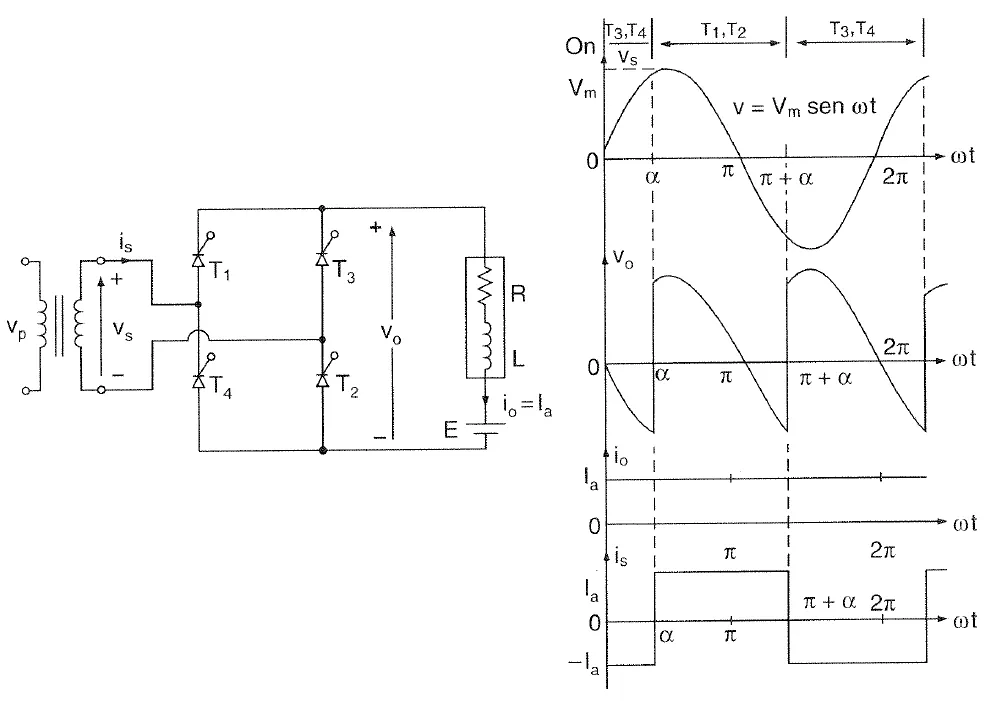

Analise o circuito a seguir, utilizando as formas de onda apresentadas.

Após análise, é correto afirmar:

Alternativa A:
Com uma carga puramente resistiva, a corrente de saída será negativa e pulsante, enquanto a tensão de saída será contínua sem ondulações.
Alternativa B:
Durante o semiciclo positivo da tensão de entrada, os transistores T3 e T4 estão polarizados diretamente e conduzem por todo o semiciclo.
Alternativa C:
Esse conversor monofásico semicontrolado apresenta uma tensão de saída negativa para qualquer valor de α, operando no terceiro quadrante.
Alternativa D:
O circuito conversor monofásico controlado apresenta uma carga altamente indutiva, proporcionando uma corrente de saída contínua e livre de ondulações.
