Questão
ID 712045Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

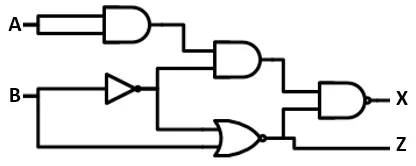

Considerando o circuito lógico, a seguir, e assumindo os valores para as entradas como A = 1 e B = 0, assinale a alternativa que apresenta os valores lógicos para as saídas X e Z.
