Questão
ID 711184Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2024 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Indústria de Material Bélico do Brasil

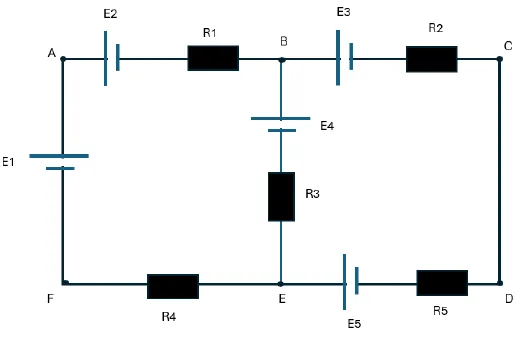

Considere a figura a seguir para responder às duas próximas questões.
E1 | 6,0 | V |
E2 | 12,0 | V |
E3 | 6,0 | V |
E4 | 3,0 | V |
E5 | 3,0 | V |
R1 | 2,0 | ohm |
R2 | 1,0 | ohm |
R3 | 9,0 | ohm |
R4 | 7,0 | ohm |
R5 | 2,0 | ohm |
Observação: Considerar nula a Resistência Interna das Fontes de Alimentação
Sobre o Teorema de Norton para resolução de circuitos, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).
( ) Dado um circuito contendo somente bipolos lineares, sejam A e B dois pontos quaisquer do circuito, podemos substituir esse circuito por um gerador de corrente em paralelo com uma resistência.
( ) O Gerador Equivalente de Norton IN: é igual à corrente no curto-circuito entre A e B. A orientação de IN dependerá do sentido da corrente no curto-circuito entre A e B.
( ) A Resistência Equivalente de Norton RN: é igual à resistência equivalente vista entre os pontos A e B, quando consideramos os geradores de tensão em curto-circuito e os geradores de corrente em aberto.
( ) A Resistência equivalente calculada por pelo método de Norton e a Resistência equivalente calculada pelo método de Thévenin, neste cenário não serão iguais.
Assinale a alternativa que apresenta a sequência correta de cima para baixo.
