Questão
ID 710577Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

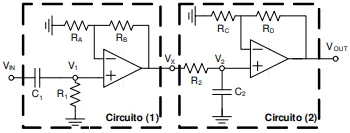

Analise a figura a seguir.
A respeito da figura, analise as afirmativas a seguir.
I. O Circuito (1) é um circuito passa baixa e o Circuito (2) um passa alta.
II. O amplificador operacional do Circuito (1) está na configuração de amplificador não-inversor, amplificando o sinal V1 em 1+RB/RA.
III. O capacitor C2 é um circuito aberto para baixas frequências e um curto-circuito para altas frequências.
Está correto o que se apresenta em
